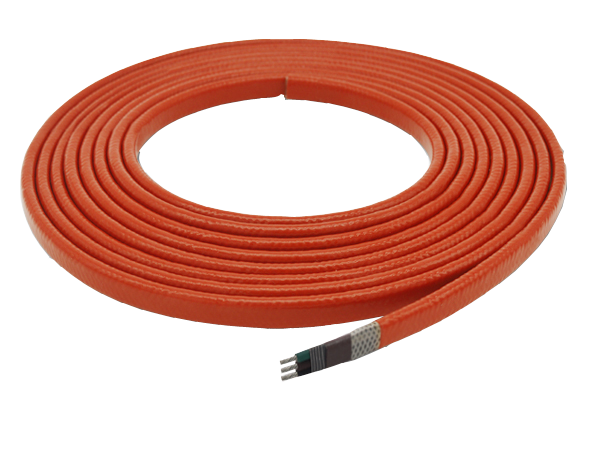

- 商品名稱：RDP3并聯式三相恒功率加熱電纜
- 添加時間：2022-05-18 11:41:46
| 產品名稱： | 三相并聯恒功率電熱帶 | 型 號： | RDP | 產品規格： | 6.3*9.5mm |
| 溫度范圍： | 0-150℃ | 耐溫溫度： | 205℃ | 標準功率： | 30 40 50 60w/m |
| 常用電壓： | 380V | 產品認證： | CE Ex ISO9001 | ||
三相恒功率電熱電纜的原理基本相同，不同之處是單相帶采用單相供電，三相恒功率電熱帶采用三相三角形供電，三相帶除有單相加熱電纜的特點外，特別適用于長距離、大口徑管道的伴熱和保溫，可用于工廠一區、二區爆炸性氣體混合物T3組場合。

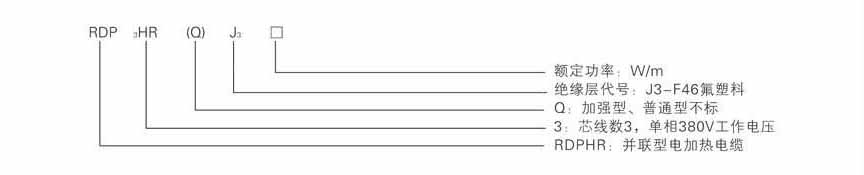

型號含義：

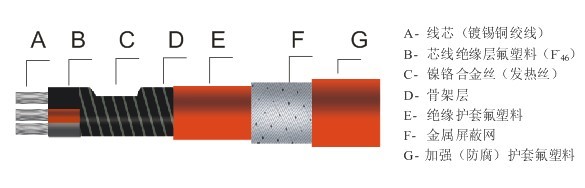

產品結構與工作原理
三根平行絕緣銅絞線為電源母線，在內護套絕緣層上纏繞電熱絲，并將電熱絲每隔一定距離（即“發熱切長”）分別依次與電源母線AB—BC—CA—AB……反復循環連接，在每二相間形成連續并聯電阻。當母線通以三相電后，各并聯電阻同時發熱，因而形成一條連續三相供電的加熱帶。
產品規格及主要技術特性
| 產品型號 | 額定功率(w/m) | ***大使用長度 | 流體***高維持溫度(℃) | (內)外護套顏色 | |
普通型 | 加強型 | ||||
RDP3HR-J3-10 | RDP3HR(Q)-J3-10 | 30 | 330 | 120℃ | 藍色 |
RDP3HR-J3-20 | RDP3HR(Q)-J3-20 | 40 | 280 | 110℃ | 橘黃色 |
RDP3HR-J3-30 | RDP3HR(Q)-J3-30 | 50 | 275 | 80℃ | 紅色 |
RDP3HR-J3-40 | RDP3HR(Q)-J3-40 | 60 | 250 | 60℃ | 黑色 |
流體***高維持溫度：是指管道內介質需要維持的***高工藝溫度，一般不宜超過本表規定值
額定電壓：380V ***高耐溫：205℃
常態絕緣電阻：≥20兆歐姆 防護等級：IP54
介電強度: 2500V 50Hz/1min 防爆合格證號：CJE×07.125U
絕緣層材料：F46氟塑料 尺寸(包括紡織和外護套）：12×6.3mm
